  • 29.09.2011, 14:23

    По умолчанию Антенна Wi-Fi для китайского планшета

    друзья, попрошу консультацию.
    если что-то подобное тут встречалось, ткните пожалуйста носом.
    дано - китайский планшет.
    внутри модуль Wi-Fi на чипсете Ralink 2070 - обычный USB свисток без корпуса и разъёма, припаянный к плате проводками. собственно вот он:

    к нему (на картинке место обозначено RF) припаяна внешняя антенна, которая представляет собой продолговатую стальную пластинку, гнутую в форме буквы П.
    к сожалению нормальных фотографий у меня нет. свой планшет сфотографировать не могу - на руках сейчас нет. но вот на этой фото можно рассмотреть антенну, хоть и не очень качественно:

    антенна располагается выше аккумулятора и приклеена к нему термоклеем.
    теперь вопросы.

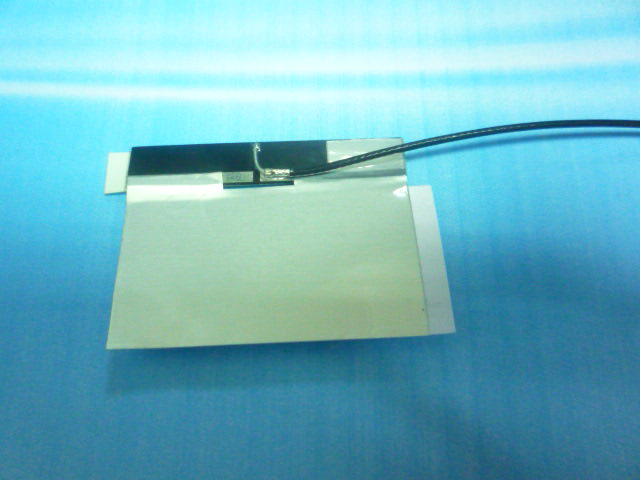

    в планшете места очень мало, поэтому прошу порекомендовать плоскую и более-менее достойную антенну или на текстолите. может не на текстолите, но плоскую.
    ползаньем в инете на китайской барахолке я нашёл , но сомневаюсь в них. они похоже направленные, т.к. там задняя крышка из гнутой металлической пластины...
    может есть какие-то другие решения...

    Ответить с цитированием Ответить с цитированием
  • 29.09.2011, 16:03

    По умолчанию

    (в каждой шутке есть доля шутки) - это так для поддержания разговора.

    Vladimir

    Ответить с цитированием Ответить с цитированием
  • 23.06.2013, 11:12

    По умолчанию

    Добрый день! У меня тоже китайский планшет и его вай-фай ужасен. Задняя крышка планшета алюминиевая, вай-фай на realtek 8188CUS. К плате припаян коаксиальный кабель, он заходит в медную(?) трубочку и оплётка кабеля припаяна к краю трубочки. Из неё наружу торчит 3 см центральной жилы в изоляции. Интернет нормально не сёрфит, связь обрывается, ютуб не показывает, всех палок не получить даже уперев планшет в антенну роутера.
    Как исправить ситуацию?
    Купил .
    Решит ли она проблему?

    Ответить с цитированием Ответить с цитированием
  • 23.06.2013, 16:47

    По умолчанию

    Недавно долбался с одним планшетом... Что только не мастырил туда, заметно луше так и не стало. Даже вывод наружу гнезда и подключение обычной пипетки, особо ничё не добавили. Пришёл к выводу - прежде чем платить деньги, проверьте работу устройства! Модули Ви-Фи в этих планшетах говняные и похоже ещё и "задушенные" програмно для экономии батареи.

    Олег

    Ответить с цитированием Ответить с цитированием
  • 23.06.2013, 22:20

    По умолчанию

    самое простое выкинуть этот свисток и купить нормальный, распаять таким же образом. желательно мимо. антенны лучше ставить ноутбучные

    Дима
    вторая колонка в Промо-код: 1507239
    Ответить с цитированием Ответить с цитированием
  • 23.06.2013, 22:34

    По умолчанию

    Только прежде чем покупать, поинтересоваться, есть ли для него драйвера. Поскольку драйвера под Андроид штука специфичная.

    Ответить с цитированием Ответить с цитированием
  • 23.06.2013, 22:48

    По умолчанию

    Я вот наткнулся на совет вместо штатной использовать кусок провода. Вопрос, куда его припаивать, прямо к плате и как согласовать импеданс такой "антенны"?

    Ответить с цитированием Ответить с цитированием
  • 24.06.2013, 06:48

    По умолчанию

    ЦитатаСообщение от Minzh Посмотреть сообщение

    Я вот наткнулся на совет вместо штатной использовать кусок провода. Вопрос, куда его припаивать, прямо к плате и как согласовать импеданс такой "антенны"?

    Забудь!
    Поможет подключение направленной панельной антенны, размером с сам планшет!!! Типа, вот тебе часы и чемодан с батарейками к ним...
    По поводу замены "свистка", в 99% ничего не выйдет!!! Если свисток "зажат" програмно, то не получится ничего!
    ЦитатаСообщение от kuslik Посмотреть сообщение

    самое простое выкинуть этот свисток и купить нормальный, распаять таким же образом. желательно мимо. антенны лучше ставить ноутбучные

    Это далеко не самое простое!

    Олег

    Ответить с цитированием Ответить с цитированием
  • 24.06.2013, 08:18

    По умолчанию

    ЦитатаСообщение от lipton Посмотреть сообщение

    Забудь!
    Поможет подключение направленной панельной антенны, размером с сам планшет!!! Типа, вот тебе часы и чемодан с батарейками к ним...

    Второй айпад нормально ловит. И размеры те же. И крышка металлическая. И потом, энергосбережение влияет на передатчик, а тут три метра до роутера на приём одна-две палки. Ответить с цитированием Ответить с цитированием
  • 24.06.2013, 08:50

    По умолчанию

    ЦитатаСообщение от Minzh Посмотреть сообщение

    Второй айпад нормально ловит. И размеры те же. И крышка металлическая. И потом, энергосбережение влияет на передатчик, а тут три метра до роутера на приём одна-две палки.

    Ну я же говорю, "душат" програмно.
    Режут не только мощность, но и приёмник. Потребление тока в режиме приёма у свистков не намного меньше, чем в режиме передачи.
    Ну и для большей убедительности, в ставьте антенну от айпада в свой планшет и увидите - ничего не изменилось!

    Олег

    Ответить с цитированием Ответить с цитированием
