Создано: 08 февраля 2013

Электронные часы на лампах схема

схема электронных часов на лампах

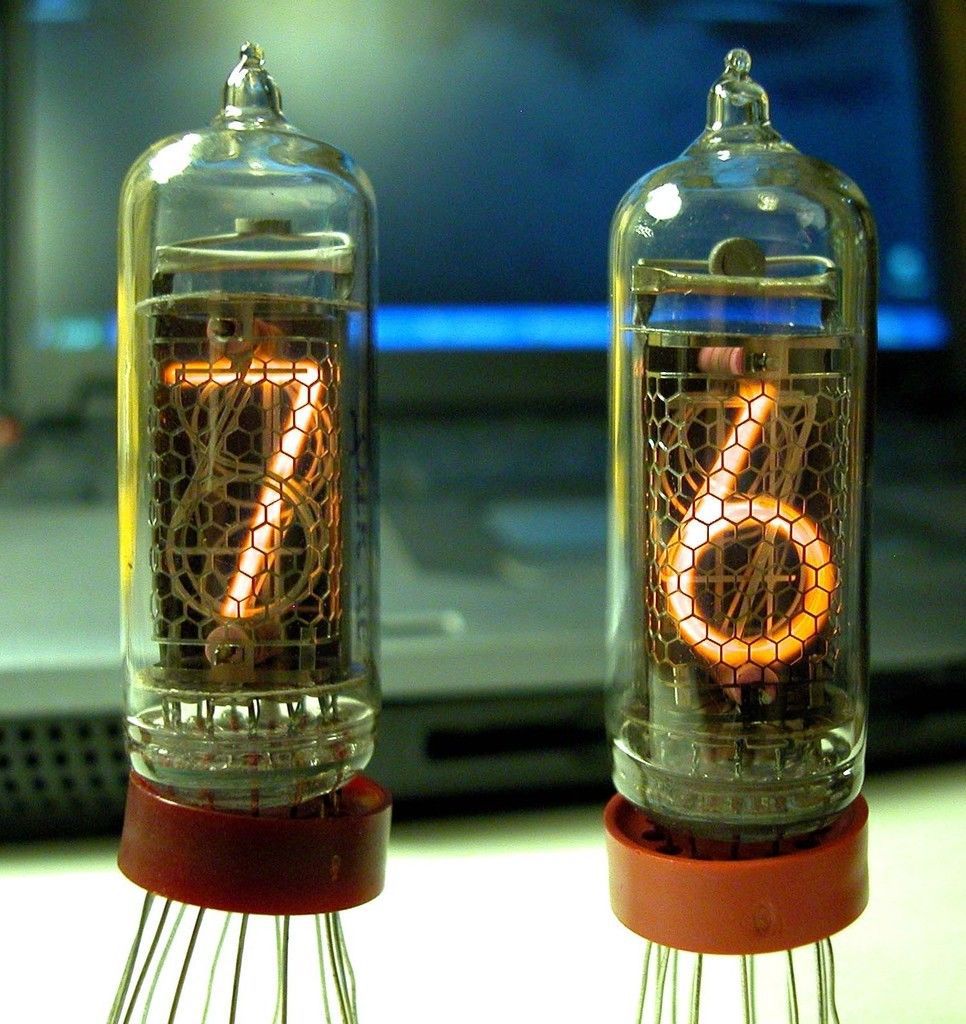

Разыскивая в интернете что-то интересное,наткнулся на данную схему часов в стиле ретро стайл так скажем)Данные часы отличаются тем что индикация выводиться не на жк дисплей,а на лампы ИН. Так и скажем-схема электронных часов на лампах ИН.







Схема часов:

Ссылка на плату,позже будет прямо с сайта.А пока с загрузчика, но не бойтесь. Таймера нет.

Ссылка .

Ссылка в HEX.

Описание работы:

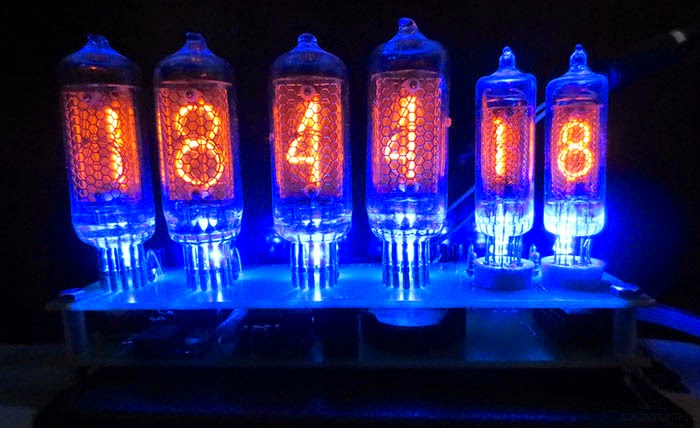

Включает в себя отображение времени, даты и температуры. При кратковременном нажатии кнопки MENU происходит смена режима отображения.
1 режим - только время.
2 режим - время 2 мин. дата 10 сек.
3 режим - время 2 мин. температура 10 сек.
4 режим - время 2 мин. дата 10 сек. температура 10 сек.

При удержании включается настройка времени и даты, переход мо настройкам по нажатию кнопки MENU

Максимум можно подключить 2 датчика ds18b20. Если температура не нужна, можно его вообще не ставить.

При кратковременном нажатии на кнопку UP включается дата на 1 сек. При удержании включается/выключается подсветка.

При кратковременном нажатии на кнопку DOWN включается температура на 1 сек.

Точность хода сильно зависит от примененного кварца. Покупной лучше вообще не ставить, надо выпаивать с материнки (тогда плату надо будет немного изменить) или из телефона, как в моем случае.

С 00:00 до 7:00 яркость понижена.

МК работает на частоте 8 МГц.

Есть небольшая недоработка на схеме, MC34063 не подписал

Поидее можно также лампочки затонировать.Корпус сделать хороший,и будет намного лучше смотреться. Чем так на плате.Общем инициатива в ваших руках.Все вопросы задавайте тут.


Источник: http://radiostroi.ru/index.php/vdomik/151--8-17.html
