Имеем две фары фокуса и комплект !

1. ВСКРЫТИЕ ОПТИКИ
Чтобы установить ангельские глазки в фару фокуса нужно снять поликарбонатное стекло.
Снимается оно методом распила фрезой по контуру (шву), где белое (стекло) соединяется с черным (корпусом фары). Фары фокуса соединены на высокотемпературный каучуковый герметик, корпус это паз, а на стекле есть шип.
Шип входит в паз в который залита уже эта очень прочная резина, соединение по принципу деревянной доски - вагонки

Покупаем фрезу в магазине с электроинструментами или на стройтельном рынке, лучше всего подойдёт фреза от станка с ЧПУ (числовым програмным управлением), закрепляем её на болт, а болт сажаем на обычную дрель. Начинаем пилить по шву, не торопясь, постепенно углубляясь и продвигаясь по всей длине фары. Глубину пропила можно отрегулировать диаметром шайбы закрепляющей фрезу, не бойтесь сильно углубица там в фаре много пустот, проводку и др. внутренности фары очень трудно повредить, если конечно пилить не болгаркой.

На пути фрезы будут попадатся, скобочки, зажимчики, направляющие их тоже нещадно срезаем ибо при сборке обратно они своих закрепительных свойств не несут. Степень пропила проверить можно просунув тонкую шлицевую отвертку.

Распилили, подняли стекло вместе с маской (окантовкой) фары и увидели вот это! Остатки герметика, поликарбоната, крошка, заусенцы и прочяя грязюка.

Ставим фрезу в паз (туда где остался в пазу шип от стекла) и начинаем прочищать как можно больше, особо увлекатся не следует т.к. неровности, мусор и герметик так же потом можно вычистить ножом.
Сам оставшийся шип в пазу удалять не следует, каркас и общая несущая способность фары нарушится!

Крошку и прочий мусор можно сдуть сжатым воздухом, феном с акварельной мягкой кисточкой или наоборот втянуть пылесосом. Протирать отражатели хром амольгаму только фланелью мягкой, бумажными нежными полотенцами и прочей ветошью очень нежной дабы не поцарапать

Как то так )

2. РАЗБОР, ПОКРАСКА
Откручиваем маску фары от стекла ключ TORX 10 (два самореза) и отщелкиваем поворотник с желтой полоской от маски (две защелки). Вымываем стекло мощной струей воды и насухо протираем!

Если стоит задача покрасить отражатели фар то делаем следующее, закрываем отражатель дальнего света по контуру малярным скотчем (бумагой), тоже самое проделываем с корпусом линзы на ближнем, и закрываем их задники с отверстиями под лампы. Для покраски не обязательно снимать отражатели с креплений, нужно лишь хорошо закрыть все места от краски которые не будут подвержены покраске . Таким образом фары не придёться регулировать потом и попадать на посадочные места обратно, некоторые винты скрытые во внутренностях оптики фокуса и трудно доставаемы ...

Если стоит задача покрасить (убрать) желтую полоску с поворотника, закрываем лишнее тем же малярным скотчем!

Если будем красить лаком для тонировки, то зачищать хром не нужно он просто получится тонированным, количеством нанесенных слоёв регулируем итоговую светлость - темность.
Если будем красить краской, то вышкуриваем хром мелкой шкуркой или губкой для мытья посуды с мелким абразивом (скотч брайт) или смывкой с растворителем. Грунтовать по желанию (бленду линзы очень рекомендуеца загрунтовать), внутри оптики температура не высокая и продуманный теплоотвод и нет внешнего воздействия как на кузов авто посему, убираем мусор, обезжириваем, курим
Наносим 2-3 слоя любой краски хоть из баллончика, хоть из пистолета с промежуточной сушкой между слоями. Даём полностью высохнуть всему этому делу по времени с рекомендациями в инструкции к краске и удаляем бумагу и скотч.

Чтобы покрасить маску фары в другой цвет, нужно снять хромированное напыление с пластика маски, делаем так же как и в случае с окантовкой линзы, вышкуриваем, обезжириваем, красим.
Без фанатизма - увидели белый (серый) пластик под хромом - переходим дальше, особое внимание уделяем углам, ребристостям и видимым частям маски (задник не надо шкурить).
Красим в несколько слоёв начиная распыл с задника в декоративные щели маски и округлости под отражатели, потом переходим на лицо.

3. ВКЛЕЙКА КОЛЕЦ
CCFL глазки представляют из себя стеклянные трубки диаметром 2 мм, изогнутые в виде колец, заполненные газом. Каждая стеклянная трубка заключена в прозрачную пластиковую трубку диаметром 8 мм и подвешена в ней на силиконовых кольцах. Таким образом, стекляная трубка надежно защищена от тряски и ударов.
Для свечения трубки необходимо питание, которое отличается от привычных 12 вольт постоянного тока. Для питания глазок применяются небольшие блоки-инвертеры. На каждую фару (2 кольца) необходим один блок-инвертер. Блоки-инвертеры устроены так, что компьютер автомобиля ошибки по габаритам не выдает!

Ни в коем случае не крепить кольца к отражателям на скотч в комплекте, он ненадежен и лучше купить нормальный двусторонний 3М,
На герметик так же не рекомендуется крепить кольца ибо при нагревании колец он может выдать маслянную пленку на стекло изнутри и много дольше сохнет чем скотч!
Для быстроты схватывания всё это дело можно погреть перед, во время и после установки!

Кольца можно ставить в оптику разрывами и вниз и вверх, да хоть вбок кому как нравится - широкие реснички на фарах закрывают разрывы и видимую проводку от колец вверху, если реснички не планируются то ставим разрывами вниз.

Заляпанные пальцами отражатели и линзу, мусор и прочее удаляем с глаз долой так же нежной ветошью и кисточкой
Мусор попавший внутрь линзы вычищаем шомполом из вязальной проволоки и бинта. Проверяем перед сборкой работу колец обычными батарейками.

4. СБОРКА ФАРЫ, ПОДКЛЮЧЕНИЕ КОЛЕЦ
После того как весь мусор удален, прикручена обратно маска на стекло вместе с поворотником, провода от колец просунуты и выведены назад фары, начинаем сборку.
Берём герметик и как на зубную щетку наносим ТОЛСТЫЙ слой, не жалеем герметика, излишки внутри скроются под маской и кузовными элементами, а излишки снаружи срежутся канцелярским ножом, часть герметика попадет в штатный паз который прочищали выше фрезой и ножиком.
Сжимаем углы и по контуру струбцинами (мини тиски), изолентой, малярным скотчем, скобками, осторожно тисками через проставки и т.д. следим чтобы фара не поехала, что бы герметик равномерно был нанесен, при всем при этом как можно реже цапаем стекло и не корябаем его инструментом.
Ставим к батареи и курим 24 часа до полного затвердивания герметика!

Далее берем ножик острый и срезаем излишки выступившие наружу.

2 провода от одного кольца и 2 от другого кольца подсоединяем к блоку розжига (инвертор) который уютно помешается сзади как и в отражателе дальнего так и ближнего, из блока розжига идут 2 провода красный + и черный -, которые подсоединяются к + и - штатного габаритного патрона. Размещать блоки можно как внутри фары (они много меньше ксеноновых) так и снаружи фары!

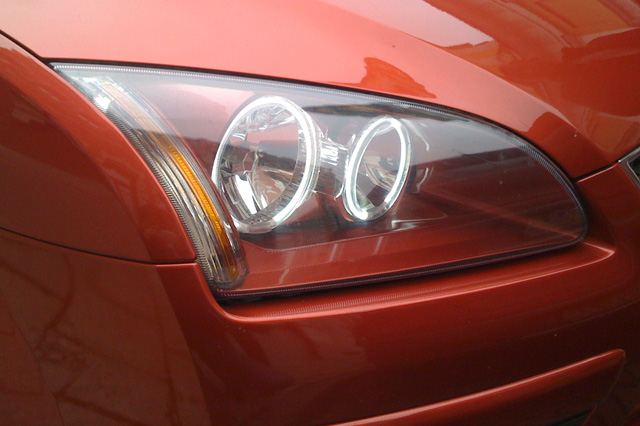

Результат!!!
