Эти устройства предназначены для плавной регулировки уровня освещенности. Диммеры для светодиодных ламп 220В используют автономно и в составе систем управления класса «умный дом». С их помощью повышают уровень комфорта и успешно решают отдельные вопросы дизайна, безопасности. При соответствующей настройке получится оптимизировать энергопотребление. Всеми потенциальными возможностями пользоваться будет проще после изучения данной статьи.

Диммеры для светодиодных ламп 220В

Современные системы освещения оснащаются диммерами

Содержание статьи

Как были созданы диммеры для светодиодных ламп 220В: устройство и принцип действия

Для изменения силы света ранее изменяли электрическое сопротивление в цепи питания. Классический реостат – это катушка из проволоки. Перемещение специального элемента по ее поверхности позволяло изменять соответствующие параметры нужным пользователю образом.

Реостат

Классический реостат

Простота конструкции таких приборов объяснялась уровнем технологий. Но со временем стали неприемлемы следующие недостатки:

  • Прерывание контактов при появлении на металлических поверхностях загрязнений и окислов.
  • Поломки, вызванные движущимися механическими частями.
  • Чрезмерный расход материалов.
  • Ограниченная функциональность.
Принцип временной задержки регулировки диммера

Принцип временной задержки регулировки диммера

Перечисленные выше проблемы устраняют с помощью электронных схем. Для изменения количества энергии, поступающей в нагрузку, отсекают передний (задний) фронт фазы. Необходимые переключения выполняют с применением достаточно мощных тиристоров.

На этом графике видна синусоида до и после регулирующего устройства. Чем больше временная задержка срабатывания тиристора, тем меньше яркость светильника.

Стандартная схема диммера для светодиодной лампы на 220В и модификации

Приведенная выше схема будет выполнять свои функции хорошо, если применяется индукционная нагрузка. Дело в том, что при переключениях слишком быстро растет ток на выходе.  Это может повредить . Чтобы предотвратить подобные скачки применяют обрезание заднего фронта.

 Принципиальная схема и график электрических параметров

Принципиальная схема и график электрических параметров

Такое устройство сложнее. В нем переключения осуществляется с помощью МОП транзистора, который способен работать только с постоянным током. Для этого в схему добавлен выпрямительный мостик из диодов. Специальный блок фиксирует моменты перехода фазы через ноль и подает соответствующие сигналы на таймер. Он, в свою очередь, создает импульсы, управляющие затвором ключа. Емкость и дроссель (C1 и L1) – это фильтр, который подавляет паразитные колебания.

Диммер, срезающий задний фронт

Диммер, срезающий задний фронт

На этом рисунке приведена электрическая схема современного регулятора. Для выполнения перечисленных функций в нем установлена специализированная микросхема.

Полезный совет! При выборе обязательно надо обращать внимание на рекомендации производителя. В официальной сопроводительной документации на диммер должно быть указано, то он подходит для светодиодных ламп 220В.

Рядовому пользователю не обязательно знать, по какой именно схеме собрано электронное устройство. Гораздо важнее удобство управления и функциональность. Исходя из этих факторов, нужно отметить следующие модификации:

  • С помощью традиционной круглой рукоятки быстро и точно устанавливается необходимое значение яркости. В некоторых изделиях устанавливают подсветку, включение и выключение нажатием.
Традиционный механический вариант

Традиционный механический вариант

  • Сенсорные панели выполняют аналогичные задачи. Но в них нет механических частей, которые подвержены износу. Подобные конструкции проще сделать герметичными, что предотвращает доступ влаги и появление коррозии.
Сенсорные изделия выглядят современно и дорого

Сенсорные изделия выглядят современно и дорого

  • Дистанционное управление наиболее комфортно. Современные пульты экономичны, компактны. Они срабатывают на больших дистанциях, подходят для плавной и ступенчатой регулировки.
Пульт управления удобен для больших помещений

Пульт управления удобен для больших помещений

Статья по теме:

 ЛЕД-технологии все прочнее укрепляет позиции на рынке осветительного оборудования. Как не запутаться во всем многообразии вариантов и выбрать для дома оптимальные лампы? Давайте разбираться.

Как подключить диммер

Все работы по установке нового устройства выполняют при отключенном электропитании. Создают условия, препятствующие случайной подаче напряжения. На следующем рисунке приведены типовые схемы подключения:

Различные варианты подключения

Различные варианты подключения

В следующем перечне отмечены особенности каждого варианта:

  • Эту схему используют при монтаже диммера вместо обычного .
  • Такой вариант применяют, если общий свет зажигают в одном месте, а плавная регулировка нужна в другом.
  • Так подключают устройства управления в крупных комнатах. Пользователь сможет любым из двух диммеров регулировать яркость светильников.
  • Последний вариант пригодится для оснащения длинных коридоров. Общие выключатели монтируют на входе и около выхода.
Диммеры для светодиодных ламп 220В устанавливают при отключенном питании

Диммеры для светодиодных ламп 220В устанавливают при отключенном питании

Наличие фазы проверяют с помощью специальной отвертки-щупа. Этот провод подсоединяется к той клемме диммера, около которой нанесен знак «L». Включение общего питания выполняют только после завершения монтажных операций и закрепления декоративной крышки.

Производители и цены

Чтобы сравнение было объективным, необходимо ознакомление с актуальными предложениями ведущих производителей. Рассмотренные ниже компании выпускают широкий ассортимент профильной продукции с разными потребительскими характеристиками.

Диммеры для светодиодных ламп 220В Legrand

Под этим брендом предлагаются поворотные и кнопочные устройства с мощностью нагрузки от 300 Вт до 1000 Вт. К нем можно подключать как единичные, так и групповые светильники. Стоимость изделий– от1300 до 2790 руб. за шт. в зависимости от серии. Самые демократичные Mosaic создают в белой, красной и алюминиевой расцветке.

Разные цвета рамок серии Celiane

Разные цвета рамок серии Celiane

Но для работы со светодиодами предназначена более дорогая линейка Celiane. Здесь есть не только механические, но и сенсорные модели. Помимо стандартных вариантов, можно приобрести рамки в фиолетовом, оранжевом, лиловом, или другом оформлении.

Широкий ассортимент пригодится для точного подбора внешнего вида к определенному дизайну помещения

Широкий ассортимент пригодится для точного подбора внешнего вида к определенному дизайну помещения

Диммеры Schneider Electric

В производственной линейке этого бренда также представлены регуляторы разных видов. Кроме поворотных, тут есть комбинированные приборы. Нажатием на крупную панель подают и отключают питание. Проведя пальцем по нижней части, изменяют уровень яркости. Цены – от 2500 до 14 000 руб. Разница в стоимости объясняется не только электрическими параметрами. Существенное значение имеет дизайн.

Регулятор Merten Antique

Регулятор Merten Antique

В этой серии внешние панели изготовлены из латуни со специальным защитным покрытием. Они гармонично выглядят в классических интерьерах.

Модель M-Creativ

Модель M-Creativ

Такие модели – специальное предложение от Schneider Electric. Покупатель с помощью специального программного обеспечения может создать и заказать изготовление рамки с уникальным дизайном.

Правильный выбор и дополнительные рекомендации

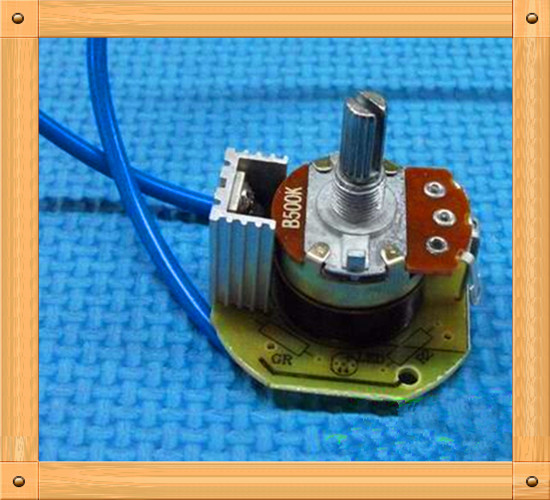

При желании, можно изготовить диммеры для  своими руками. Для этого понадобится подобрать подходящую принципиальную схему, приобрести инструменты, контрольно-измерительное оборудование. Придется изучить пайку, настройку, иные специальные навыки. Совокупные затраты времени и денежных средств будут выше, чем приобретение стандартного изделия в магазине. Тем не менее, такой способ пригодится для решения не тривиальных задач. Это – интересное хобби, которое полезно на практике.

Оснащение домашней лаборатории радиолюбителя

Оснащение домашней лаборатории радиолюбителя

Чтобы купить диммеры для светодиодных ламп 220в без ошибок, используйте в комплексе все материалы статьи. Начинайте с проекта. Определите на плане места расположения регуляторов с учетом удобства пользования. Выясните, допустима ли замена имеющихся выключателей, либо понадобится создание каналов и монтаж новой проводки. Изделия приобретайте с расчетом на определенную мощность светильников и тип (для светодиодов). Обращайте внимание на эстетические параметры, стойкость к внешним воздействиям, имя производителя и официальные гарантии.
