диагностика неисправностей двигателя мерседес сканер своими силами

Компьютерная диагностика двигателя мерседеса с помощью ноутбука самостоятельно.

Любой автомобиль рано или поздно начинает хандрить. Есть люди, которые пытаются сами ремонтировать автомобиль, для них и предназначена моя статья.

Речь пойдет о том, как продиагностировать систему управления двигателем на автомобилях Мерседес выпуска 93-98 годов оснащенных бензиновыми двигателями 111 и 104, оборудованных топливной системой HFM и PMS.
Mercedes:
W124 (модели E200, E220, E280, E320),
W129 (модели SL280 и SL320),
W140 (модели S280 и S320),
W163 (модель ML230),
W202 (модели C180, C200, C220, C230, C230K, C280, C36. Внимание! под капотом не должно быть !),
W210 (модели E200 (WDB210035), E230 (WDB210037), E280(WDB210053), E320(WDB210055)),
W463 (только модель G320),
W638 (Vito V230, двигателем 111.978) Мереседес Вито

а так же:
SsangYong Korando, Musso (двигатели 111 и 104, HFM VDO MSE)
Ssang Yong Ссанг Йонг СсангЙонг корандо муссо SCAN100

Для диагностики нам необходимо следующее:

- диагностический адаптер и кабель,

- ноутбук,

- программа для диагностики мерседес HfmScan.



Диагностический адаптер для мерседес.

 Адаптер K-Line можно купить, можно сделать самому.

Раньше были популярны адаптеры для COM порта тогда нужен ноутбук с COM портом, но в настоящее время проще и дешевле использовать адаптеры USB KKL, ибо ноутбук с COM портом тяжело найти, да и COM порт не дает никаких преимуществ для диагностики.

Из USB адаптеров несложно найти в магазинах питерский (высылают почтой по России!)

диагностический кабель мерседесЕ210, E220,E280,E320,G320,Mercedes



 Так же розница предлагает адаптер

BM9213,Mercedes,Диагностика

 По инструкции от адаптера подключаем к нему 3 провода:

плюс - красный

минус - черный

к-линия - желтый

В продаже можно найти адаптер для диагностики автомобилей концерна VAG:

 покупаем у китайцев недорого, либо и на

диагностический адаптер сканер для мерседес usb kkl
диагностический адаптер сканер для мерседес usb kkl vag com 409.1 программа диагностики

Для автомобилей, в которых установлен и куплен OBD адаптер (Орион, VAG USB KKL 409.1), можно сразу приобрести для подключения OBD адаптера к диагностическому разъему.

Переходник для мерседес W140, W202, W210

Для автомобилей мерседес W124, W463, где установлена прямоугольная колодка диагностики 16 пин, можно приобрести специальный кабель переходник с бананами:

OBD диагностический кабель переходник для W124\W463

либо подключить к OBD адаптеру 3 провода разного цвета (очень хорошо подходят кабели питания жестких дисков, CD-ROM от старых компов, вынув провода и подогнув клемы, подключаем) как показано на фото:

USB KKL подключение проводов мерседес

черный провод - пин 4(либо 5)

красный провод - пин 16

желтый провод - пин 7

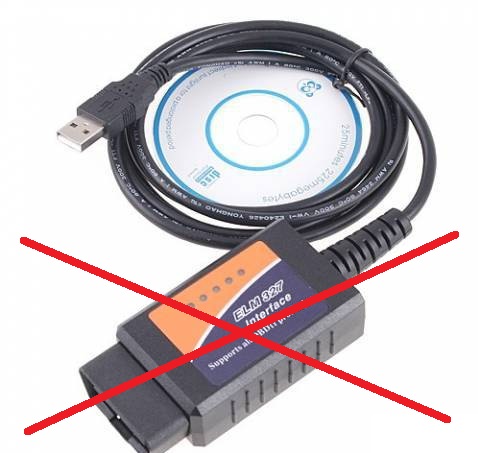

Внимание! Адаптеры ELM327 покупать нельзя. С данной программой они работать не будут!!!



Если у вас имеется адаптер Carsoft 7.4, то его так же можно использовать. Специально покупать его для диагностики - неразумно, ибо цена высока, но преимущества его лишь в том что если диагностировать много разных блоков на W202 и W210 не нужно самому перетыкать проводки в разъеме (адаптер сам переключает линию диагностики куда надо)

CarSoft 7.4 multiplexer W124 W202 W210 Диагностика

CarSoft 7.4 multiplexer W124 W202 W210 Диагностика

 Резюме по адаптерам: все USB адаптеры практически одинаковые и будут работать, разница лишь в том что в 409-ом нет даже защитного диода по плюсу, т.е. более вероятно что он погорит при неправильном подключении)

 Самый дешевый путь приобретения адаптера - купить VAG USB KKL 409.1 на аукционе ebay, самый быстрый путь для жителей больших городов - купить VAG USB KKL 409.1 через сайт бесплатных объявлений Avito.ru - заходим на , выбираем город и в строке поиска пишем USB KKL, как правило будет неайдено несколько объявлений с ценой 600-800 рублей



Диагностическая программа мерседес: HfmScan.

Скачать программу HfmScan можно ниже: бесплатно

- всегда самая свежая версия программы, в том числе добавлена поддержка работы с USB адаптерами на чипе FTDI (НПП Орион, BM9213 и некоторые адаптеры VAG USB KKL 409.1 ) напрямую для увеличения скорости обмена.

После распаковки архива появится папка hfmscan где лежит исполняемый модуль hfmscan.exe

При использовании USB адаптеров нужно установить драйвера. Часто система сама ставит драйвера при первом подключении адаптера, но в случае адаптера VAG USB KKL 409.1 лучше установить драйвера с диска, при этом сначала проверить диск антивирусом (часто бывают зараженные файлы). Если файлы на диске старые(2002-2004 год), то

Для Орион и BM9213 можно скачать актуальные драйвера  или установить с диска.

Свежие драйвера для массового адаптера на чипе CH340 можно скачать с , но максимальная скорость моей программы и этим адаптером достигала на драйверах 2009 года, который можно

Как работать с программой (план диагностики) можно прочитать в файле readme.txt,

Запускаем программу, подключаем адаптер, проверяем виден он программе или нет (выбор ком-порта)



Диагностический разъем мерседес, подключение адаптера.

Идем к машине и подключаем адаптер к колодке диагностики.

W124, W463(G320): , подключение:

Специальным OBD переходником для W124

диагностический адаптер мерседес W124/W463 G320, подключение, распиновка

пин 1 - черный банан(масса)

пин 8 - зеленый банан (к-линия)

пин 16- красный банан(питание)

или отдельными проводами:

Диагностическая колодка мерседес W124,W463(G320)

диагностический разъем мерседес W124\W463(G320) колодка диагностики подключение распиновка кабель переходник

пин 1 - черный провод(масса)

пин 8 - желтый провод (к-линия).  Белый провод при использовании адаптера Орион!

пин 16 - красный провод(питание).

W140 \ W202 \ W210: , подключение:

c помощью специального кабеля-переходника 38 пин:

диагностический разъем мерседес W140\W202\W210

диагностический разъем мерседес W140\W202\W210 оборудование программа

c помощью проводов:

диагностический разъем мерседес W140\W202\W210

диагностический разъем мерседес W140\W202\W210 подключение распиновка адаптер

пин 1 - черный провод (масса)

пин 2 либо пин 3- красный провод (питание)

пин 4 - желтый провод (к-линия). Белый провод при использовании адаптера Орион!



SsangYong Musso, Korando: , подключение с помощью кабеля:

диагностическая колодка разъем ssangyong korando musso 14 пин scan100

диагностическая колодка разъем ssangyong korando musso 14 пин scan100 программа адаптер

или 3-мя проводками:
пин 1 - черный провод(масса)
пин 2 - красный провод(питание).
пин 14 - желтый провод (к-линия).Белый провод при использовании адаптера Орион!

диагностический разъем ssangyong korando musso 14 пин

диагностический разъем ssangyong korando musso 14 пин scan100 скан100



Запуск

Адаптер подключен к ноутбуку, а так же в колодку диагностики.

Включить зажигание, запустить программу, выбрать порт адаптера (если в списке есть порт FTDI - выбираем всегда его), нажать кнопку Connect после чего программа подключится к ЭБУ и выдаст информацию о ЭБУ.

Если программа не может связаться с ЭБУ, нужно для начала проверить все соединения с колодкой диагностики, так же через меню сделать "тест адаптера", чтобы удостовериться что с ним все хорошо. В общем случае нужно проверить напряжение на колодке диагностики - между массой и плюсом должно быть 11-14В, между массой и к-линией так же 11-14В.





Возможности программы:

После подключения программы к ЭБУ двигателя можно будет:

1. прочитать коды неисправностей в ЭБУ (закладка Ошибки).получить, считать читать

2. очистить память неисправностей (стереть, удалить ошибки).

3. провести диагностику по моему алгоритму (доступен по кнопке [План тестирования]) и отослать результат мне для анализа. Я посмотрю и подскажу где может быть проблема. Не все проблемы видны сканером, но часто проблемы смеси (подсос, врущий\старый расходомер, лямбда зонд) можно увидеть.

4. Параметры работы мотора (Live Data, показания датчиков) вы не видите, для их просмотра нужен файл ecu.dat купить который можно только у меня (максимальные возможности программы при диагностики именно Вашего авто:
    - просмотр параметров работы двигателя (live data),
    - сброс адаптации смеси (reset adaptation),
    - изменение кодировки ЭБУ(АКПП\МКПП\KAT и т.п.), (ecu coding)
    - управление исполнительными элементами: отключение форсунок, управление дроссельной заслонкой (машины без ASR\Tempomat), составом смеси, УОЗ и т.п. только в диагностическую сессию!). (activation management)
hfmscan полная версия = ecu.dat



Возможности программы hfmscan при работе с разным аппаратным обеспечением:

Функция адаптер KKL без ecu.dat адаптер KKL +файл ecu.dat Чтение памяти неисправностей Очистка памяти неисправностей Отображение параметров работы двигателя (Свой ЭБУ/Любой) Кодирование ЭБУ, (с '94) (Свой ЭБУ/Любой) Сброс адаптации ЭБУ, (Свой ЭБУ/Любой) Управление исполнительными элементами (форсунки\дроссель\смесь и т.п.), (Свой ЭБУ/Любой) Сохранение журналов обмена, для последующего анализа Беспроводное подключение к ЭБУ (WiFi/Bluetooth) Скорость обмена, параметров в секунду до 50 до 50 23/33 - при установке в программе флажка "использовать ELM327 как обычный адаптер KKL"



Видео работы программы от пользователей (при наличии ecu.dat):
