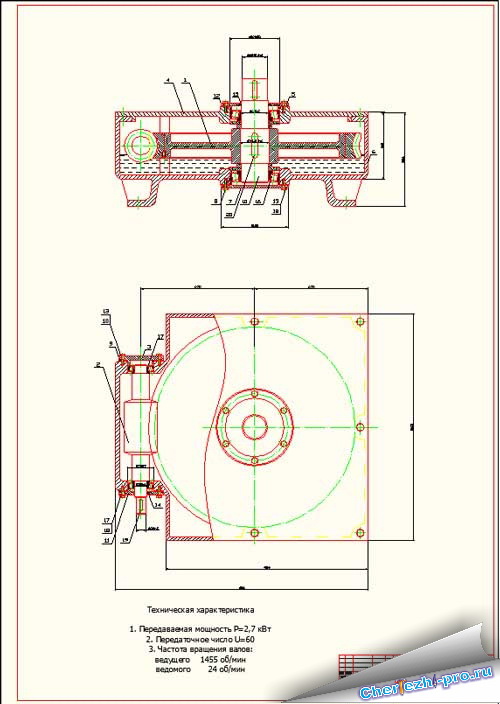

Поворотный стол для сварочных работ Остальные чертежи смотрите в папке "Скрины", архив.

1 Описание и работа поворотного стола
2 Расчет вала
3 Расчет подшипников

В качестве конструкторской разработки предлагается переносной поворотный стол, предназначенный для разборки, ремонта и сборки узлов, агрегатов и крупногабаритных деталей машин и оборудования. Стол представляет собой круглую платформу, вращающуюся на оси, закрепленной в стакане на подшипниках качения. Стакан соединен с помощью сварки с опорными ребрами, которые являются ножками стола.

Технические данные:
- Диаметр поворотного стола – 600 мм.
- Максимальный вес устанавливаемого узла, детали – 700 кг
- Угол вращения стола - 360º
- Габариты 715х715х312мм

Преимуществами данной конструкции является:
- большая грузоподъемность;
- небольшие габариты;
- простота в обслуживании и ремонте;
- удобство в эксплуатации;
- сокращение времени на ремонт и обслуживание;
- небольшой вес;
- транспортабельность.


Программа - Компас-3D

Автор работы: Фурман Денис Николаевич

1. Записка пояснительная.
2. ВО стенда - 2 - А1:
3. Деталировка - 1 - А1:
4. Спецификации 2 - А4;

Стоимость работы составляет 1000 рр, работа заархивирована и запаролена. После закачки архива Вы можете видеть его содержание. Для получения пароля вам необходимо оплатить работу, во время оплаты обязательно указывайте имя архива и ваш mail.

Мы принимаем Яндекс деньги, WebMoney, СБЕРБАНК.

<< Эту работу скачали 28 раз >> Скидки
