Российский рынок предлагает потенциальному потребителю большое количество разного инструмента. Анализируя состояние рынка, эксперты отмечают некоторый рост популярности пневмоинструмента. Однако, превосходя по основным параметрам (мощность, надежность, долговечность) традиционные виды электроинструмента, пневмоинструмент требует наличия источника сжатого воздуха. Таким источником служит , приобретение которого для выполнения разовых работ экономически нецелесообразно. Именно поэтому, широко применяемый профессионалами, пневмоинструмент редко используется в быту.

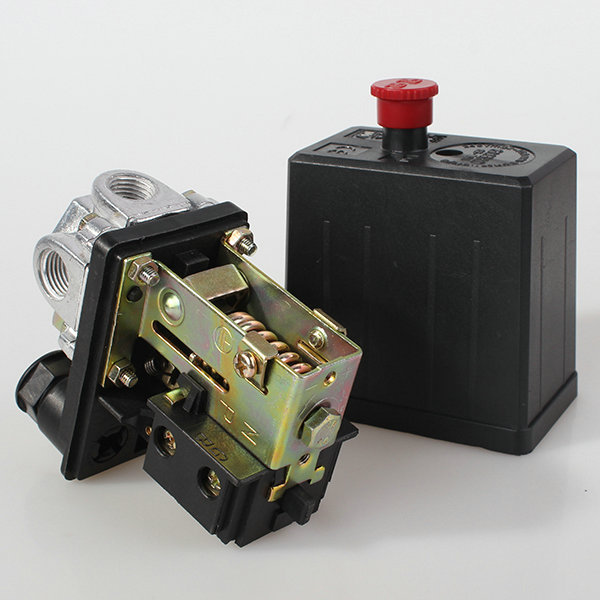

Именно это устройство регулирует давление воздуха в компрессоре

Именно это устройство регулирует давление воздуха в компрессоре

Содержание

Конструктивно воздушный компрессор представляет собой устройство, изготовить которое под силу человеку, обладающему определенными знаниями и навыками выполнения слесарных и электромонтажных работ в домашних условиях. Ответственный узел — реле давления воздуха (прессостат), установить и отрегулировать которое можно самостоятельно. Кроме того, самостоятельно можно устранить и простейшие неисправности прессостата.

Реле давления: назначение и принцип действия

Прессостат представляет собой устройство (исполнительный механизм), с помощью которого включается или выключается электродвигатель компрессора. Он монтируется на резервуар (ресивер) и подключается к его обратному клапану и головке компрессора.

Прессостат обеспечивает работу всего изделия в автоматическом режиме. С его помощью поддерживается необходимое давление воздуха в ресивере.

Принцип работы такого реле заключается в использовании нормально замкнутого контакта в электрической схеме управления электродвигателем. В зависимости от величины давления воздуха в пневмосистеме, происходит замыкание или размыкание цепи электропитания. При этом происходит запуск двигателя при недостаточном давлении воздуха или его обесточивание при достижении максимального значения.

В качестве рабочего механизма прессостата используются пружины различной жесткости, по разному реагирующие на изменение величины давления воздуха в ресивере. Исполнительный механизм срабатывает за счет сил упругой деформации пружин в результате давления сжатого воздуха, находящегося в ресивере. При этом происходит замыкание или размыкание контакта цепи электропитания двигателя.

Комплектующие

В общем случае в комплект прессостата входят (максимальная комплектация):

  1. Разгрузочный клапан.
  2. Тепловое реле защиты двигателя.
  3. Механический переключатель.
  4. Предохранительный клапан.
Предохранительный клапан - важный элемент прессостата

Предохранительный клапан — важный элемент прессостата

Каждое из этих устройств выполняет определенные функции:

  • Разгрузочный клапан — открывается при остановке двигателя и сбрасывает давление из пневмомагистрали. При следующем включении и разгоне электродвигателя обратный клапан запирается, что обеспечивает облегченный запуск всего устройства из выключенного состояния.
  • Тепловое реле защиты двигателя — ограничивает силу тока в обмотках. Специальным регулировочным элементом устанавливают допустимую силу тока, превышение которой приведет к отключению электродвигателя.
  • Механический выключатель — включает автоматический режим работы изделия (положение AUTO) и позволяет принудительно отключить двигатель (положение OFF).
  • Предохранительный клапан — срабатывает, если прессостат компрессора выйдет из строя и производит аварийный сброс сжатого воздуха из ресивера, не допуская повышения давления выше допустимого значения.

Схема подключения

Существующие реле давления воздуха для компрессора 220 В применяют в различных схемах подключения нагрузки.

  1. В случае использования однофазного электродвигателя используют прессостат с , рассчитанный на работу в сети напряжением 220 В.
  2. При наличии трехфазного двигателя применяют реле с рабочим напряжением 380 В, оснащенное тремя контактными группами.

ВНИМАНИЕ! Не рекомендуется использование однофазного реле давления воздуха (220 В) для подключения трехфазного двигателя.

Подключают прессостат к электрической схеме компрессора с помощью специальных контакторов (разъемов), встроенных в его корпус.

Соединительные фланцы

Соединяют прессостат с ресивером при помощи резьбового фланца со стандартной внутренней резьбой ¼ дюйма. Многие реле давления оснащаются 4-х сторонним фланцем, позволяющим, при необходимости, подключить к нему до трех дополнительных устройств, например:


  1. Манометр.
  2. Предохранительный клапан.
  3. Разгрузочный клапан.

Если необходимости в подключении дополнительных устройств нет, то фланцы закрываются специальными заглушками.

ВАЖНО: резьбовые отверстия фланцев имеют размеры 3/8 или ½ дюйма. Дополнительные устройства также должны иметь соответствующую резьбу.

Ресивер, реле - все в сборе, отличный компрессор

Ресивер, реле — все в сборе, отличный компрессор

Монтаж

Реле давления компрессора крепится непосредственно на его резервуар (центральный фланец с резьбой ¼ дюйма). При необходимости, через свободные фланцы устанавливаются дополнительные устройства. Если необходимости в дополнительных устройствах нет, то резьбовые отверстия фланцев закрывают специальными заглушками.

Цепь управления включением и выключением электродвигателя компрессора соединяется с контактами реле давления.

ВНИМАНИЕ! Если ток нагрузки превышает допустимую мощность контактов реле, необходимо при подключении использовать сетевой контактор (магнитный пускатель).

Настройка

Серийно выпускаемые прессостаты не нуждаются в настройке. Однако при эксплуатации компрессора могут возникнуть ситуации, при которых необходимо изменить пороги срабатывания его исполнительного механизма. Порядок выполнения регулировочных работ:

  1. Определить диапазон изменения величины давления сжатого воздуха.
  2. Отключить изделие от .
  3. Снять верхнюю крышку прессостата.
  4. Установить необходимые значения порогов срабатывания реле с помощью двух специальных регулировочных подпружиненных винтов, находящихся под крышкой. Величину установленных значений контролируют с помощью манометра.
  5. Регулировку верхнего порога срабатывания прессостата, при котором электродвигатель отключается, осуществляют с помощью регулировочного винта, обозначенного символом «Р». Для изменения порога срабатывания исполнительного механизма необходимо вращать винт по стрелке в сторону, соответствующую обозначениям «+» и «-».
  6. Настройку нижнего порога срабатывания прессостата, при котором двигатель будет автоматически включаться, производят путем вращения второго регулировочного винта с символом «5Р» в сторону обозначений «+» и «-».
  7. Установить верхнюю крышку реле давления воздуха на место.

Прессостат своими руками

Взявшись за самостоятельное изготовление , некоторые мастера-любители могут решиться и на изготовление реле давления своими руками.

Самостоятельное изготовление оборудования - это интересно, практично и очень экономно

Самостоятельное изготовление оборудования — это интересно, практично и очень экономно

В Интернете можно найти варианты самодельных устройств, например, изготовленных из термореле от холодильника или выполненных с использованием деталей от компакт-дисков и пластиковых бутылок. Однако необходимо отметить, что их конструкция не идет ни в какое сравнение с конструкцией серийно выпускаемого прессостата для компрессора. Кроме того, использование самодельного устройства, в случае внезапного выхода из строя, может привести к возникновению аварийной ситуации с непредсказуемыми последствиями для окружающих.

СОВЕТ: учитывая, что реле давления воздуха является одним из самых ответственных узлов компрессора, лучше даже устанавливать прессостат промышленного производства.

Неисправности реле и их устранение

Существует несколько характерных неисправностей, присущих прессостатам. Чаще всего в этих случаях реле просто меняют на новое, но бывают и такие поломки, которые можно устранить своими руками. Среди них чаще других встречаются:

  1. Утечка воздуха через прессостат при остановке компрессора.Причиной неисправности является загрязнение обратного клапана ресивера.Для устранения неисправности необходимо стравить сжатый воздух из резервуара, снять заглушку клапана и очистить седло клапана и уплотнительное кольцо.
  2. При работе компрессора происходит утечка сжатого воздуха через реле давления.Это происходит из-за поломки пускового клапана.Устраняется неисправность путем замены прокладки пускового клапана.
  3. Компрессор начинает часто включаться.Это происходит вследствие вибрации компрессора и смещения положения регулировочных винтов. Необходимо проверить пороги включения и выключения прессостата и отрегулировать их согласно указаниям, изложенным в разделе «Настройка».
  4. Компрессор не включается.В этом случае причин может быть несколько, но одна из них связана с подгоранием контактной группы реле давления. Подгорание контактов происходит вследствие электро-искровой эрозии, возникающей при размыкании контактной группы.

Устранить неисправность можно:

  • заменив прессостат;
  • очистив контактирующие поверхности (продлевает жизнь устройства на 2-3 месяца);
  • заменив контактную группу на новую (не все модификации имеются в продаже);
  • отремонтировав контактную группу самостоятельно (замена контактов в клеммах).

Ремонт контактной группы своими руками

Начав ремонт, необходимо стравить воздух из ресивера, обесточить компрессор и демонтировать прессостат. Ремонтные работы осуществляют в следующем порядке:

  1. Снимаем защитный кожух.
  2. Отсоединяем провода, идущие к контактной группе.
  3. При помощи плоской отвертки вынимаем контактную группу и клеммодержатель. Нужно запомнить положение возвратной пружины, которая может «выстрелить» при демонтаже контактной группы.Вытащить клеммы из держателя и высверлить из них выгоревшие контакты.
  4. Взять кусочек медной проволоки и вставить в высверленное отверстие. Диаметр проволоки должен обеспечить плотную посадку в это отверстие.
  5. С двух сторон обжать проволоку таким образом, чтобы гарантировать ее надежное крепление в отверстии.
  6. При необходимости ту же процедуру повторить с остальными клеммами.
  7. Собрать контактную группу, выполнив необходимые операции в обратном порядке.
  8. Установить контактную группу на место и закрыть прессостат крышкой.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

ИНТЕРЕСНО: представитель сервисной службы, приехавший устранить неисправность компрессора, в случае поломки прессостата будет настаивать на замене. Чистить и менять детали контактной группы он не станет, так как выполнение таких работ обойдется потребителю дороже, чем приобретение и установка нового.
