#1 Evgeniii

Отправлено

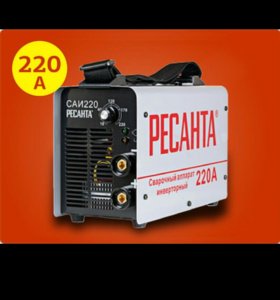

Здравствуйте. Требуется помощь в ремонте САИ 220ПН. Схем в инете на данный аппарат много, но для данной версии только похожие нашёл, 100процентой схемы у меня нет.

Принесли с жалобой, что не включается. При включении вентилятор начинает дёргаться (стоп пуск) силовое реле не включается. Силовую часть прозвонил, и диоды и транзисторы и драйвера в порядке, но нашёл в утечке IRFD 120 (200 Om показывал). Заменил, аппарат запустился, но светиться жёлтый светодиод и на дисплее пишет 010 и  на поворот резистора ни как не реагирует. Плата управления 16pin на схемах которые я нашёл 15pin, на этой плате КЗ на D5, smd транзистор который подаёт питание на UC3845. Заменил и транзистор и соответственно ШИМ, аппарат по прежнему не запустился, питание на ШИМ по прежнему не подаётся.

Если есть у кого опыт такой проблемы, прошу помощи. Куда дальше смотреть? Осциллографа у меня к сожалению нет, поэтому сигналы посмотреть  не смогу. Оптопару я тоже заменил.

Прикрепленные изображения

  • плата 1.jpg
  • плата управления 16 НОГ вид сзади.jpg
  • плата управления 16 НОГ.jpg
  • Плата.jpg
  • со стороны вентеляторов.jpg
  • управление.jpg
  • Файс.jpg
  • часть платы.jpg

  • Вставить ник

#2 copich

Отправлено

Доброго времени суток.



Этот аппарат ремонтируется по образу и подобию того что есть в интернете. схем полно и по логике можно запустить.

Саму плату отремонтируйте на столе и после этого можно проверять в аппарате.

Учтите, что ШИМ часто в магазах продается не рабочий. Много проходило трупиков через руки. И ШИМ мрет часто и быстро если изначально бракованный.

Поэтому ищите еще причину и возможно сам ШИМ замените.



В общем пара часов с детальками под рукой.


  • 0
  • Вставить ник

#3 Sla70

Отправлено

Это схема платы управления на 16 пин.В Сети легко ищется схема проверки ПУ Ресанта 15pin.Вот по ней то и надо отладить свою,которая 16pin.

Прикрепленные файлы

  • Прикрепленный файл  ПУ 16pin.docx   250,66К   128 скачиваний

  • 2
  • Вставить ник

#4 Evgeniii

Отправлено

Это схема платы управления на 16 пин.В Сети легко ищется схема проверки ПУ Ресанта 15pin.Вот по ней то и надо отладить свою,которая 16pin.

За схему спасибо!


  • Вставить ник

#5 Evgeniii

Отправлено

Проблема решена. Итог: Транзистор Q3 IRFD120, D5 PMBS3906, U01 UC3845, и переходная гильза в ПУ под R12 и С11.

Спасибо откликнувшимся, особенно за схему ПУ 16PIN


  • Вставить ник

#6 copich

Отправлено

Проблема решена.

отлично. Спасибо что написали!  :drinks:
  • 0
  • Вставить ник
