Главная > Радиаторы отопления "Rifar" > Сборка и установка радиаторов отопления Rifar

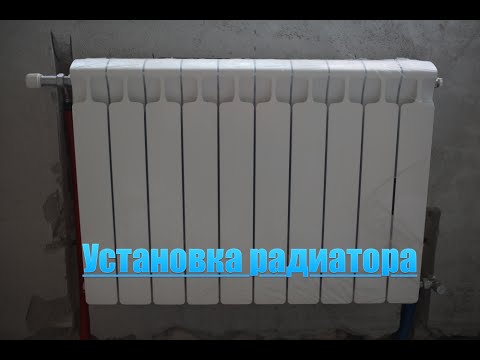

Схема установки радиаторов Rifar:

схема установки радиатора биметаллического refar Для обеспечения максимальной теплоотдачи радиатор должен быть установлен на расстоянии 30 - 50 мм от стены, 70 - 120 мм от пола и не менее 80 мм от верхней поверхности при установке в нише или при наличии полок над радиатором (рисунок слева).
Следует учитывать, что при установке радиатора в нише его мощность снижается примерно на 10-15%, а с использованием декоративных панелей - до 40%.
Химические и физико-химические характеристики теплоносителя в отопительной системе должны удовлетворять стандартным российским требованиям. Значение pH-фактора теплоносителя 7-9. Максимальная температура теплоносителя 135 градусов.

Схемы подключения радиаторов Rifar к системе отопления:

схема подключения радиатора refar к системе отопления

Вход сверху, выход снизу с противоположной стороны.

схема подключения радиатора refar к системе отопления

Вход снизу, выход снизу с противоположной стороны (необходимо использовать внутренний пружинный клапан).
При отсутствии такого клапана мощность радиатора снижается на 15 - 25 %.

схема подключения радиатора refar к системе отопления

Вход и выход снизу с одной стороны (однотрубная система с использованием специального крана).

схема подключения радиатора refar к системе отопления

Вход сверху, выход снизу с той же стороны.
Подключение по этой схеме приводит к падению тепловой мощности радиаторов на 10%. В радиаторе с количеством секций более 12, подключенном по этой схеме, в верхнем подающем коллекторе должен быть установлен удлинитель (направляющая) протока размером 2/3 длины радиатора.

схема подключения радиатора refar к системе отопления

Нижнее подключение возможно только для радиаторов, предназначенных для этого, с использованием специальной радиаторной арматуры и термостатической головки.

Комплектующие изделия для сборки радиаторов:

нипель rifar Ниппель межсекционный заглушка rifar Заглушка левая и правая Переходник 1/2 левый и правый rifar Переходник 1/2 левый и правый Переходник 3/4 левый и правый rifar Переходник 3/4 левый и правый кран маевского rifar Кран Маевского 1/2 ручной Удлинитель протока для радиаторов rifar Удлинитель протока для радиаторов с количеством секций более 12 Кронштейн угловой rifar Кронштейн угловой Кронштейн анкерный rifar Кронштейн анкерный Клапан внутренний пружинный rifar Клапан внутренний пружинный Состав для герметизации межрезьбового пространства Состав для герметизации межрезьбового пространства Комплект для подключения радиатора универсальный 1/2 в пластиковой упаковке rifar

Комплект для подключения радиатора универсальный 1/2 в пластиковой упаковке

        Цена на комплектующие для сборки и установки радиаторов RIFAR
